ガスクロマトグラフとは

ガスクロマトグラフィーの装置をガスクロマトグラフ（GC)と呼びますが、主にキャリアーガス、試料注入部、カラム、検出器からなります。
キャリアーガス（移動相の気体）では不活性なヘリウムや窒素が使われることが多く、カラムでは一般的に充填カラム（内径1〜4mm、
長さ1〜5m）とキャピラリーカラム（内径0.1〜0.5mm、長さ10m〜60m）が用いられます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
本実験で用いるGCは、検出器に熱伝導度検出器（TCD）を備えたTCD-GC(島津GC-8A）を用いています。

熱伝導度検出器（TCD）

熱伝導度検出器（TCD）では熱伝導度の変化を検出します。熱伝導の低いヘリウムをキャリアーガスとして、試料が混入することで
熱伝導度が低下するのを調べます。熱伝導度検出器には加熱フィラメントが組み込まれており、片方にはキャリアーガスと同一の
ガスを流し、もう片方には試料を含んだキャリアーガスを流して、両フィラメントの電気抵抗の差を比較します。

　　　　　　　　　

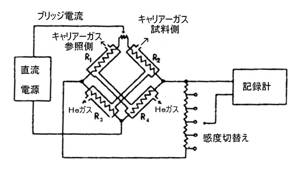

　　図　島津GC-8A　　　　　　　　　　　　　　　　　　　　　　　図　TCDの構成
